Stara matryca jako lampa – part I

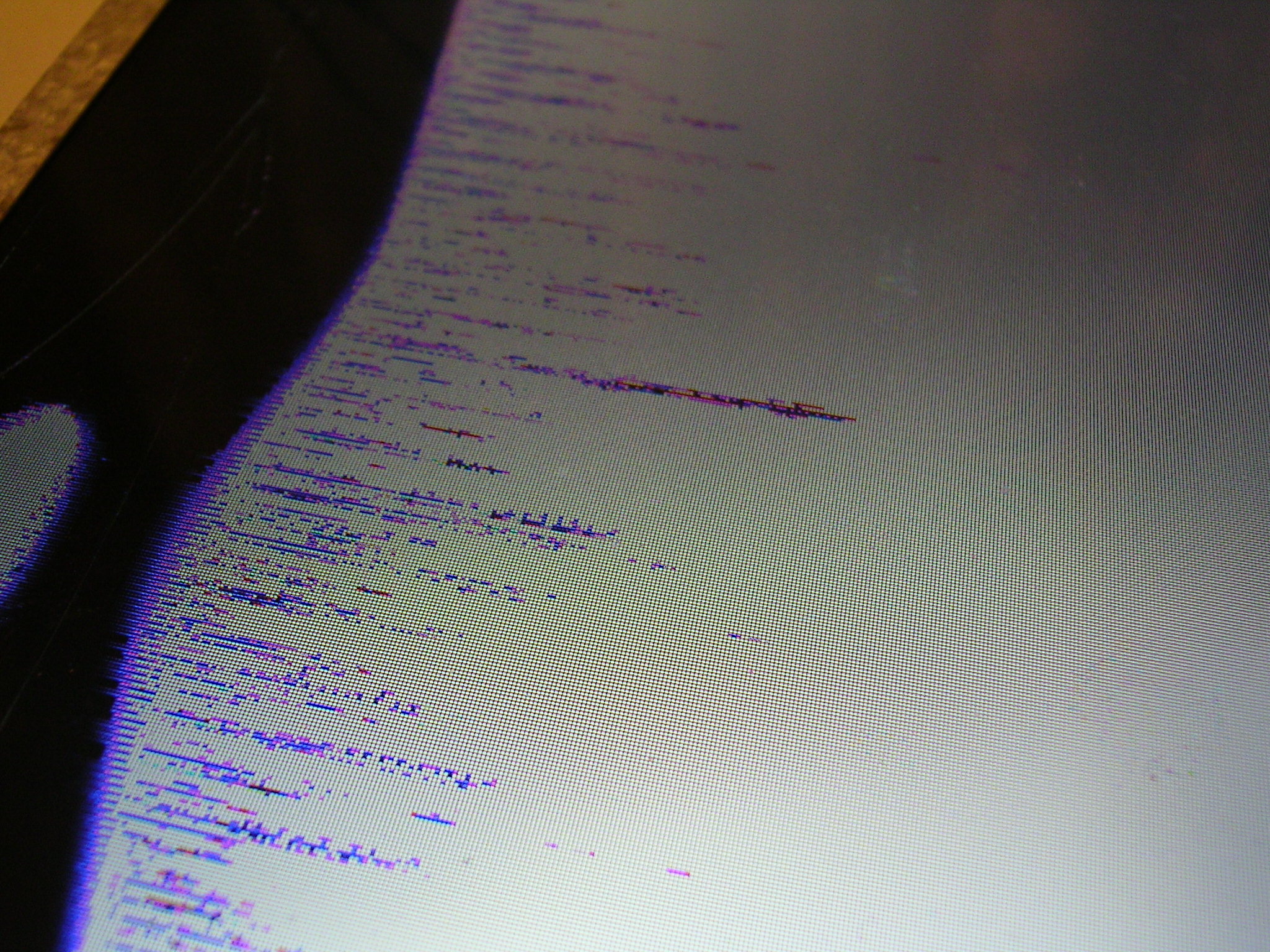

SANYO DIGITAL CAMERA

SANYO DIGITAL CAMERA

Jakiś czas temu przeglądając otchłanie Internetu trafiłem na projekt gościa, który ze starych matryc z laptopów zrobił sobie oświetlacz, czy też lampę imitującą okno.  Projekt fajny, prosty i mający coś z ekologii. No to czemu nie spróbować?

Na początek film aby zobaczyć o co chodzi:

Co więc potrzebujemy?

  1. Matryce LCD LED;
  2. Kilka kabelków;
  3. Zasilacz;
  4. Lutownicę;
  5. 10 minut czasu

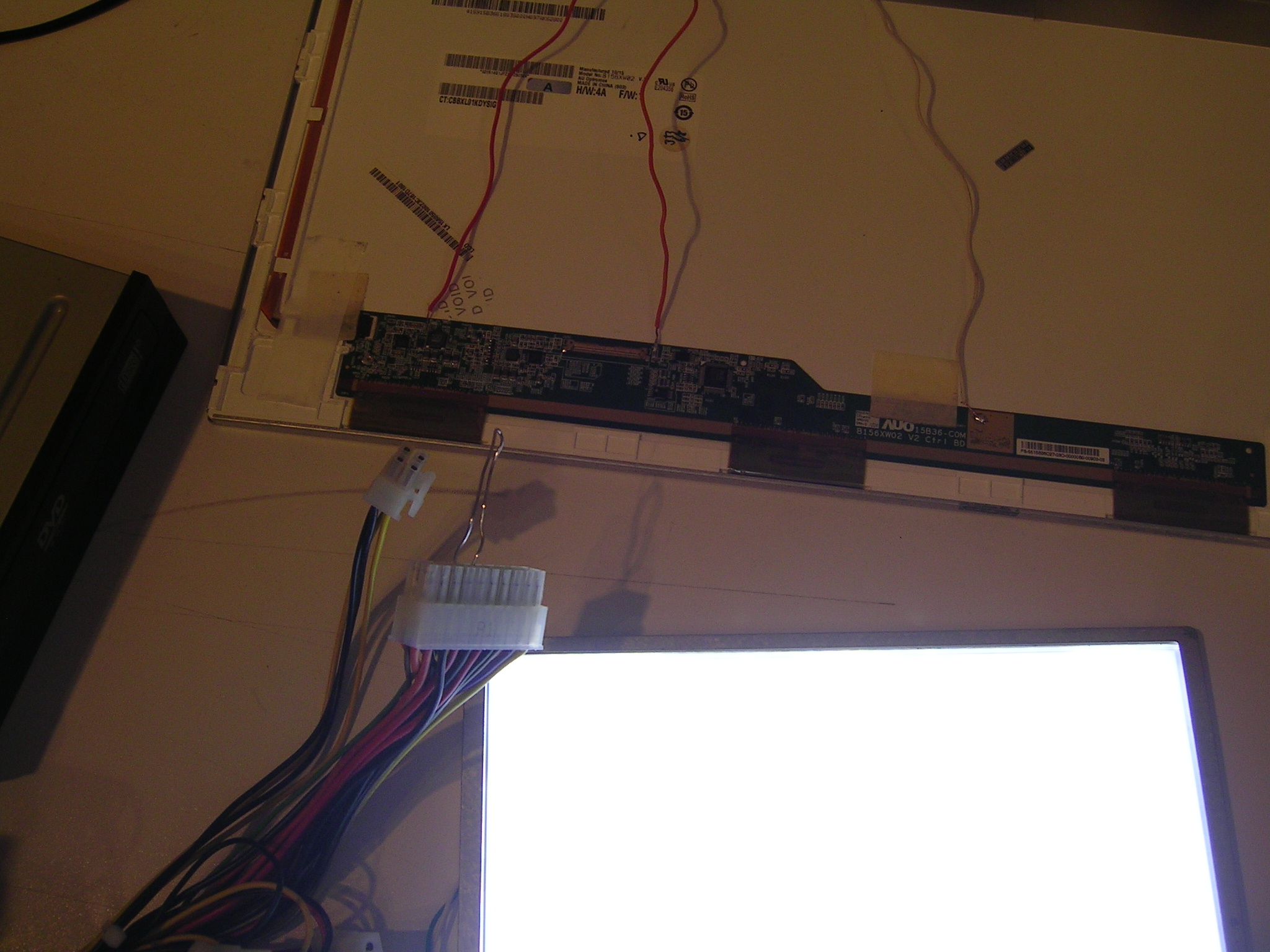

Czemu matryca z podświetleniem LED a nie CCFL? Ta druga wymaga inwertera, który na wyjściu ma wysokie napięcie (około 1500V) no i sam projekt rozrasta się o kolejny element. Matryce LED są łatwe do zdobycia i musimy na nich znaleźć 4 punkty: masa (na gnieździe podpięcia matrycy albo na specjalnych miejscach), zasilanie (zwykle oznaczenie VLED w okolicach gniazda podłączenie matrycy i bezpiecznika oznaczonego TK), sygnały włączenia/wyłączenia oraz jasności (oznaczenie PWM i LED_EL).

SANYO DIGITAL CAMERA

SANYO DIGITAL CAMERA

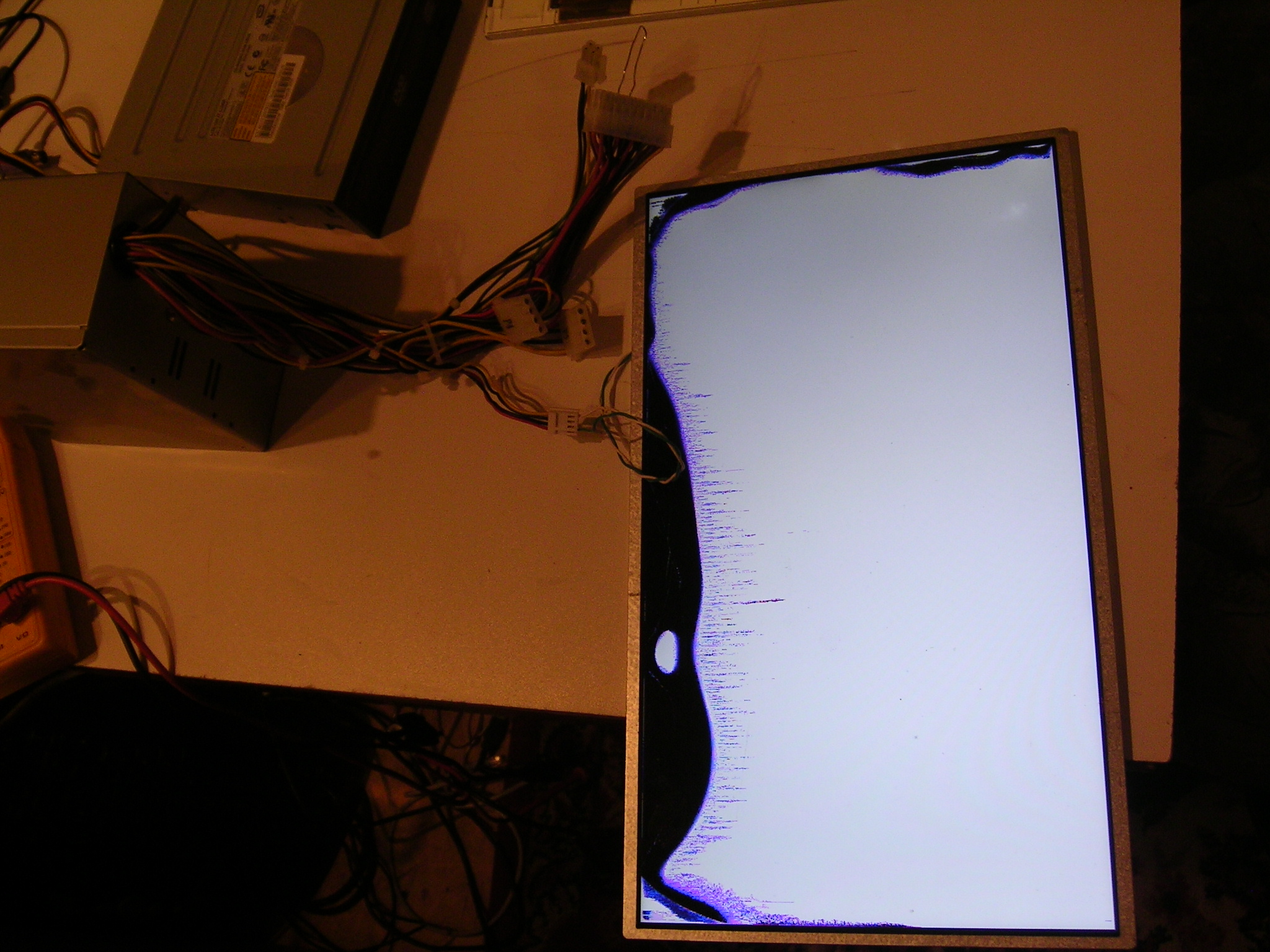

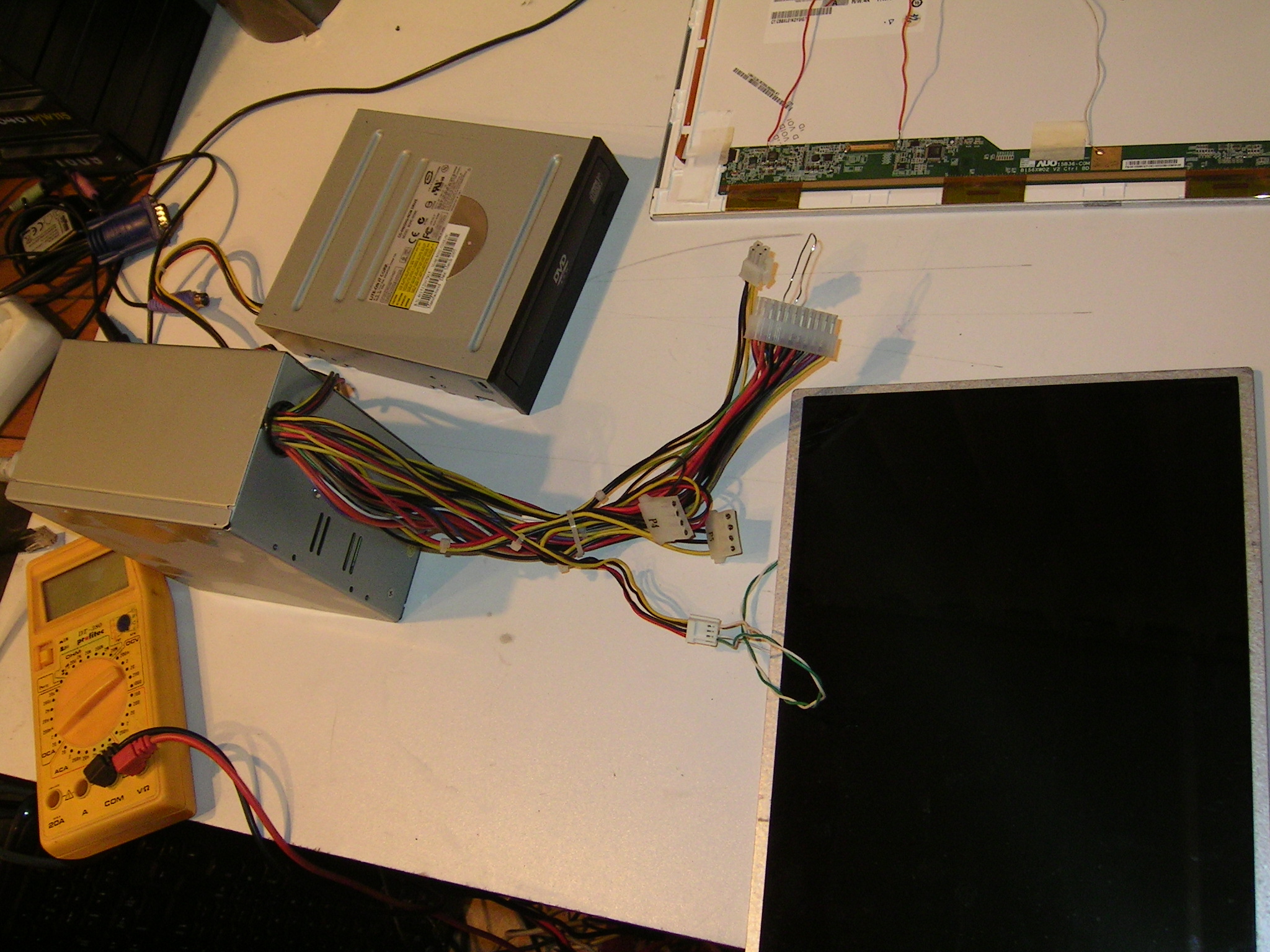

Jeden kabelek do masy, jeden do zasilania i jeden do sygnałów a wszystko odpowiednio do źródła zasilania. Na filmie gość zastosował zasilacz 12V, ale ja pod ręką miałem zasilacz komputerowy, który ma przecież na wyjściu potrzebne napięcia. Na razie wystarczy więc takie podłączenie.

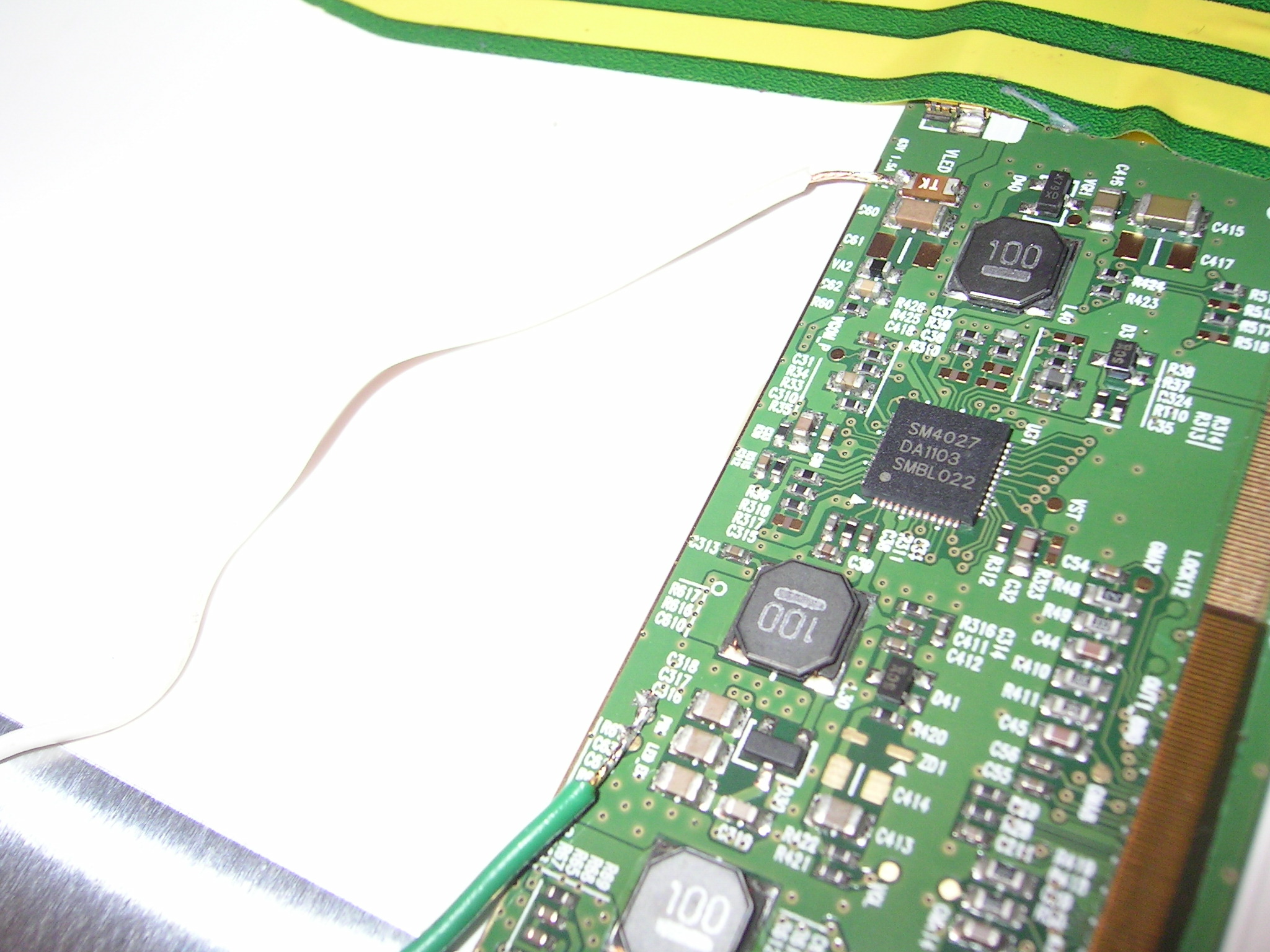

Jakie mogą być problemy? Nie wszystkie matryce mają na płytkach drukowanych takie same oznaczenia no i samo lutowanie może być kłopotliwe bo punkty do których trzeba się wlutować mają rozmiar 1mm kwadratowy albo i mniej.

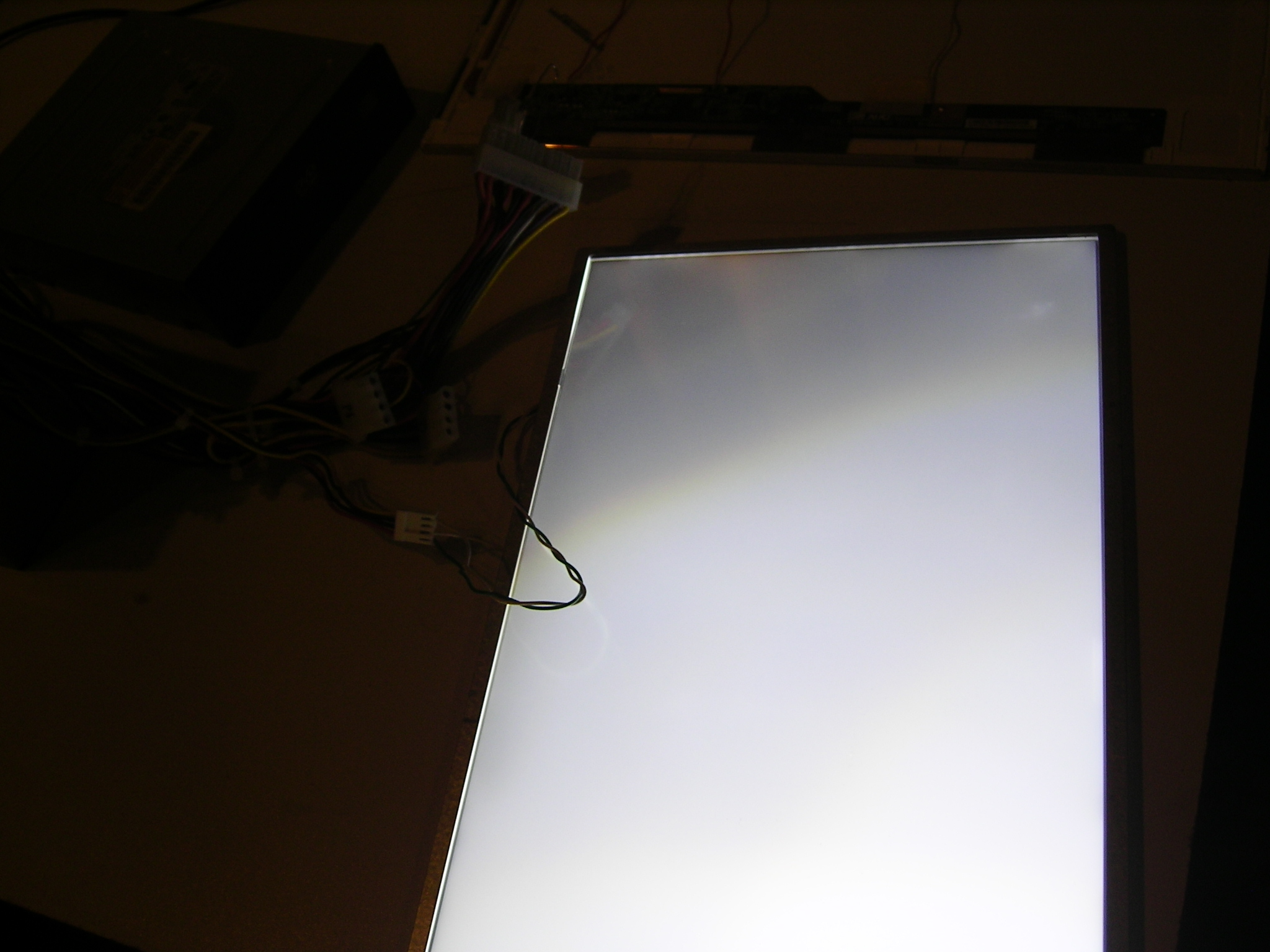

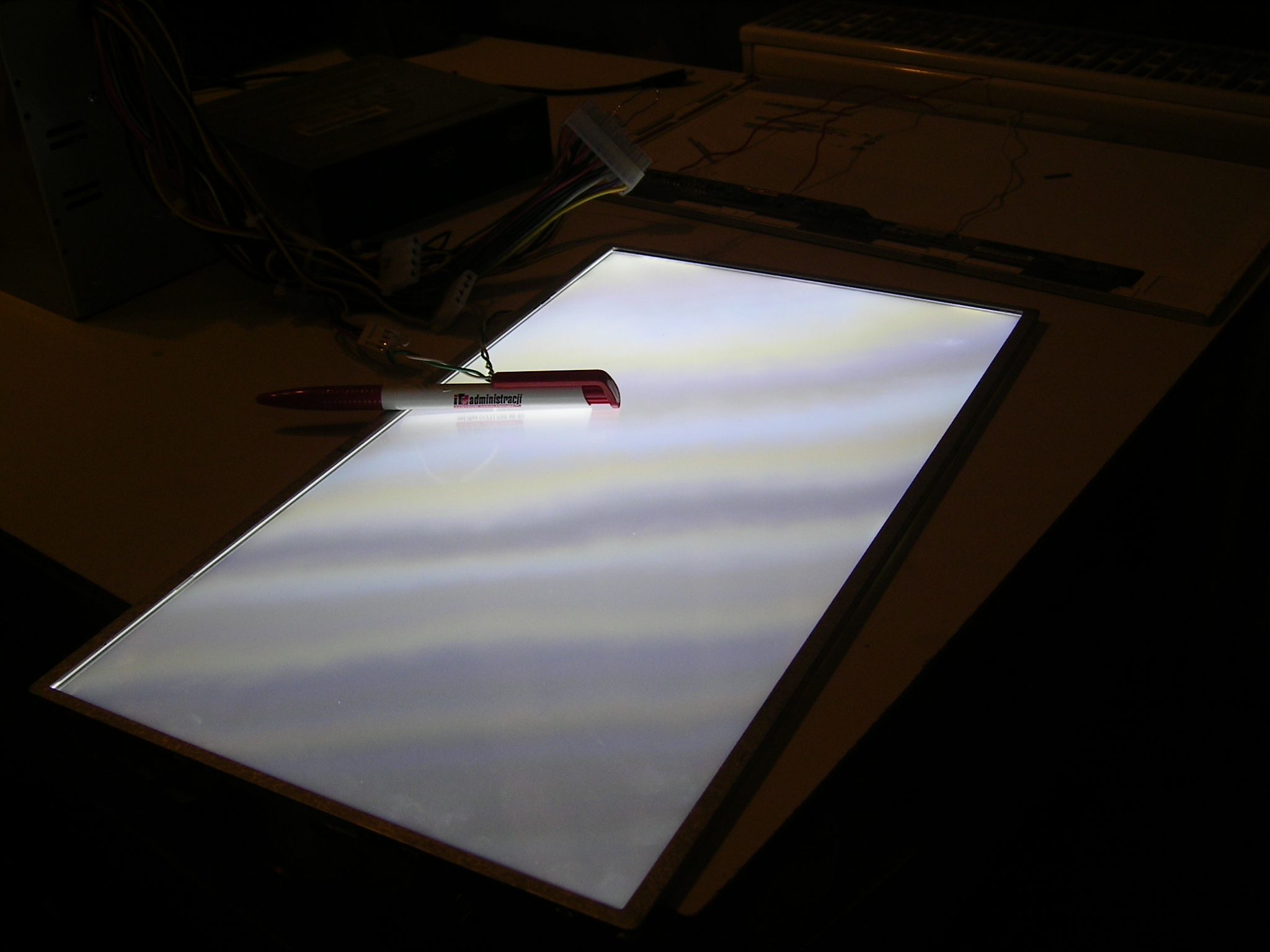

Na razie udało się wszystko uruchomić i świeci całkiem mocno.
